非均相分离物系实验装置|化工原理化工工艺教学装置

非均相分离物系实验装置|化工原理化工工艺教学装置
非均相分离物系实验装置|化工原理化工工艺教学装置

非均相分离物系实验装置|化工原理化工工艺教学装置
能演示含尘气体通过重力沉降室、旋风分离器时,含尘气体、固体尘粒和气体的运动路线。先给学生以直观生动的印象,后引导学生从理论上去进行解释,可达到正确理解和描述旋风分离器的工作原理的目的。

产品型号:BP-XF/FL

联系方式

021-62985523/62981816

产品介绍

 非均相分离物系实验装置|化工原理化工工艺教学装置

 非均相分离物系实验装置|化工原理化工工艺教学装置实验目的:
1、能演示含尘气体通过重力沉降室、旋风分离器时,含尘气体、固体尘粒和气体的运动路线。先给学生以直观生动的印象,后引导学生从理论上去进行解释,可达到正确理解和描述旋风分离器的工作原理的目的。
2、能定性地观察旋风分离器内,径向上的静压强分布和分离器底部出灰口等处出现负压的情况,引导学生认识出灰口和集尘室密封良好的必要性。
3、能定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势,引导学生思考适宜气速该如何确定。
4、可利用本装置制备实验用含尘气体的办法,观察固体分离从文丘里管处被吸入的现象,加深学生对流体流动过程中能量转化问题的理解。
主要配置:

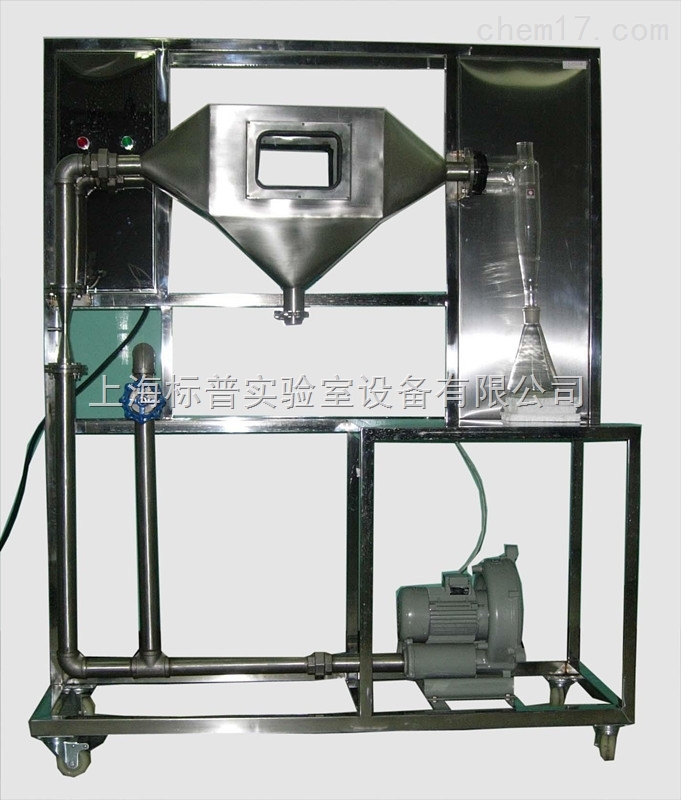

不锈钢重力沉降室、玻璃旋风分离器、玻璃U型管压差计、鼓风机、不锈钢文丘里加料器、电路系统、不锈钢控制柜、不锈钢框架。
技术参数:
1、实验物料:玉米面或洗衣粉。
2、304不锈钢标准旋风分离器:直径50mm。
3、304不锈钢重力沉降室:400×200×400。
4、304不锈钢重力沉降室。
5、有机玻璃旋风分离器、布袋过滤器:350mm×200mm×800m;。
6、玻璃U型管压差计。
7、鼓风机:XGB-12型旋涡气泵,功率 550W,zui大流量50m3/h。
8、304不锈钢文丘里加料器。
9、正泰电器:接触器、开关、漏电保护空气开关。
10、不锈钢管路、管件及阀门。
11、不锈钢仪表柜:测控、电器设备在实验架上。
12、不锈钢材质框架1900mm×550mm×1600mm,全部采用万向脚轮及禁锢脚。
