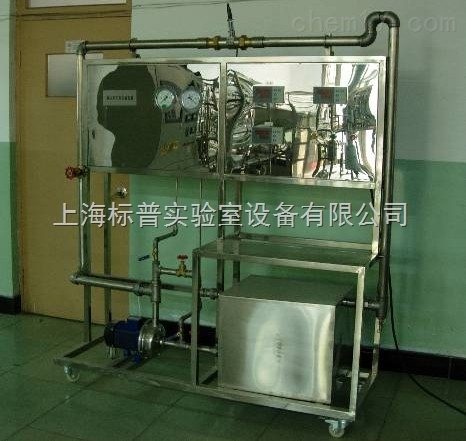

离心泵性能测定实验装置|化工原理化工工艺教学装置

离心泵性能测定实验装置|化工原理化工工艺教学装置
离心泵性能测定实验装置|化工原理化工工艺教学装置

离心泵性能测定实验装置|化工原理化工工艺教学装置
1.本实验装置数据稳定,重现性好, 使用方便,安全可靠。
2.本装置体积小,重量轻,设备紧凑,功能齐全;实验采用循环水系统,节约实验费用。

产品型号:BPLB-SB

联系方式

021-62985523/62981816

产品介绍

离心泵性能测定实验装置|化工原理化工工艺教学装置

一.离心泵性能测定实验装置|化工原理化工工艺教学装置实验设备的特点:

1.本实验装置数据稳定,重现性好, 使用方便,安全可靠。

2.本装置体积小,重量轻,设备紧凑,功能齐全;实验采用循环水系统,节约实验费用。

二、设备主要技术数据:

1. 设备参数:

(1)离心泵:流量Q=4m3/h ,扬程H=8m ,轴功率N=168w

(2)真空表测压位置管内径d1=0.025m

(3)压强表测压位置管内径d2=0.025m

(4)真空表与压强表测压口之间的垂直距离h0=0.18m

(5)实验管路d=0.040m

(6)电机效率为60%

2. 流量测量

采用涡轮流量计测量流量(第1套仪表常数77.427次/升)

3. 功率测量   功率表:型号 PS-139        精度1.0级

4. 泵吸入口真空度的测量

真空表:表盘真径-100mm 测量范围-0.1-0MPa 精度1.5级

5. 泵出口压力的测量

压力表:表盘直径-100mm 测量范围0-0.25MPa 精度1.5级

三、实验装置的流程

离心泵性能测定实验装置流程示意图

1-     离心泵 2-真空表 3-压力表 4-变频器 5-功率表 6-流量调节阀 7-实验管路 8-温度计9-涡轮流量计10-实验水箱11-放水阀 12-频率计

表一、管路特性曲线(*套)



序号

电机频率

涡轮流量计

入口压力P1

出口压力P2

流量Q

压头h





Hz

(Hz)

(MPa)

(MPa)

(m^3/h)

(m)





1

50

181

0

0.075

8.48

7.84





2

48

175

0

0.07

8.20

7.33





3

46

167

0

0.06

7.82

6.31





4

44

160

0

0.055

7.50

5.80





5

42

152

0

0.05

7.12

5.29





6

40

144

0

0.045

6.75

4.78





7

38

138

0

0.04

6.47

4.26





8

36

130

0

0.035

6.09

3.75





9

34

122

0

0.03

5.72

3.24





10

32

114

0

0.027

5.34

2.94





11

30

106

0

0.024

4.97

2.63





12

28

99

0

0.02

4.64

2.22





13

0

0

0

0

0.00

0.18























表二、单离心泵性能测定实验数据记录(第1套)

液体温度15℃ 液体密度ρ=998.0kg/m 、泵进出口高度=0.18米)

序号

涡轮流量计

入口压力P1

出口压力P2

电机功率

流量Q

压头h

泵轴功率N

η

(f)

(MPa)

(MPa)

(kw)

(m^3/h)

(m)

(w)

(%)

1

200

0

0.05

0.68

9.37

5.3

408

32.1

2

190

0

0.065

0.68

8.90

6.8

408

39.3

3

175

0

0.08

0.67

8.20

8.3

402

46.3

4

168

0

0.09

0.67

7.87

9.4

402

49.9

5

149

0

0.11

0.65

6.98

11.4

390

55.5

6

127

0

0.13

0.62

5.95

13.5

372

58.5

7

100

0

0.155

0.57

4.69

16.0

342

59.6

8

79

0

0.173

0.52

3.70

17.8

312

57.6

9

56

0

0.185

0.46

2.62

19.1

276

49.3

10

27

0

0.2

0.38

1.27

20.6

228

31.1

11

0

0

0.22

0.32

0.00

22.6

192

0.0
