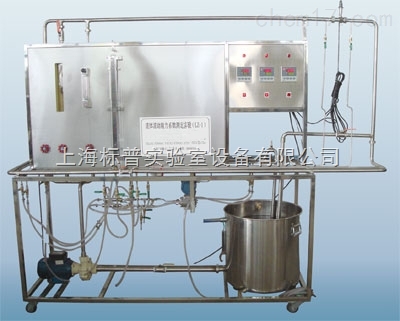

流体流动阻力测定实验装置|流体力学教学设备
一、系统特点
1.流体流动阻力测定实验装置|流体力学教学设备主体结构件采用不锈钢材质，所有不锈钢设备均进行不锈钢精细抛光处理，造型美观、结构合理
2.采用工业标准倒U形压差计，工艺美观，操作方便，测量精度高
3.管路取压口采用工业标准均压环取压，取压稳定、准确；设备整体框架采用可移动式平台设计，以便于系统的拆卸检修和搬运
4.除实验主设备外，还配备了完善的附带器件
5.采用了工业上广泛应用的工控组态软件平台，软件体系结构清晰，集控制与数据采集于一体，运行稳定，界面友好
6.实验装置提供计算机监控的控制模式
7.实现OPC服务器数据访问接口，复杂计算过程计算机后台处理，自动生成符合化工要求的对数坐标曲线，曲线实现6次方以上的高阶拟合
二、技术性能
1.流体流动阻力测定实验装置|数据稳定，重现性好，通过实验能全面了解流体流动过程中所涉及的流体阻力概念和实验测试方法
2.能进行光滑管、粗糙管的直管阻力测定，能测定直管摩擦系数λ与雷诺数Re的关系
3.能进行阀门局部阻力的测定，能测定流体流经阀门时的局部阻力系数ξ及其随雷诺数Re的变化
三、系统组成
流体流动阻力测定实验装置|流体力学实验装置由储水箱、泵、流量测量部件和光滑管、粗糙管、闸阀局部阻力等管路组成，不同管路上分别配有差压检测装置。
四、仪器配置
1.流量测量—流体流量测量采用涡轮流量计
2.流量调节—手动阀门调节或变频器控制泵的转速
3.温度测量—选用直读式温度计或Pt100热电阻+万能通道无纸记录仪
4.直管沿程阻力测量—采用倒U型压差计或差压变送器+万能通道无纸记录仪
五、实验项目
1.倒U形压差计压差测量实验
2.光滑直管内流体流动阻力测定实验
3.粗糙直管内流体流动阻力测定实验
4.闸阀局部阻力测定实验
5.湍流区内直管摩擦系数λ与雷诺数Re的关系曲线测定实验
6.阀门局部阻力系数ξ及其随雷诺数Re的变化关系测定实验
