产品介绍

电工技能实训与考核实验室成套设备|电工电子技术实训设备

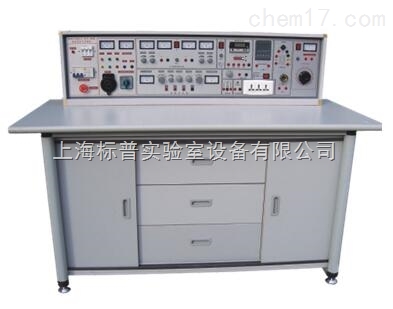

一、实训台构成与性能:

1、电源及参数:

1.1、输入电源:三相四线电源,输入时指示灯亮

1.2、电源输出:有嵌入式保险盒和漏电开关二级保护功能,一个应急开关。

1.2.1 监视电压表:通过换相开关指示三相输出电压。

1.2.2 三相电源输出:由三相电源插座和安全接线座输出电压,通过万能开关控制三相电的输出,以提高安全性。

1.2.3 0-220V电源输出:一组万能插座。为各种仪器提供工作电源。

1.2.4 可调交直流电源:一台0.5KVA单相调压器,输出0~240V交流电压,电压输出有表指示。

1.2.5 恒流稳压电源:一路0-30V稳压输出,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出zui大电流为1.5A,具有预设式限流保护功能,输出由0.5级数字电流表、电压表指示,电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mv。

1.3 智能型真有效值交流电流表:精度0.5级,测量范围0~5A,采用美国模拟器件公司生产的新型高性能RMS真有效值转换器,配以高速MPU单元设计而成。具有量程自动判断、真有效值自动切换、告警、复位功能。使用方便,精度高,安全可靠。

1.4 智能型交流多功能测量电表:可同时测量电流I、电压U、功率Kw、电能Kwh、工作时间T。

2、实验操作桌:由双面饰面板制成,不变形,*。尺寸:160×70×80cm,铝合金框架,造型美观大方,中间设有抽屉,存放工具,左右二只储存柜,用于储存元器件。

二、电工技能实训与考核实验室成套设备|电工电子技术实训设备整套设备构成与配备(以二十四座为例):

1、实训操作桌12张,一桌二座,操作桌桌面中央设置九孔通用继电控制实训插板(尺寸:45×70cm),继电控制实训根据电路要求插上电气元件,布线实验。元器件已装在特制元件盒上,实验时插在通用底板上就能连线实训,方便、灵活。每张操作桌配有一块胶皮板,保护插板和桌面(如需要在桌上放置电动机、焊接、放重物等)。

2、示教控制台:由示教实训操作桌、实训台、演示控制屏组成,能分别控制12台学生实训台的电源。尺寸为160×70cm。

3、实训台,共12台,每张学生实训操作桌上配置1台。

4、器材配备:人体复苏模型1个、灭火器1只,手电钻3把,表笔、扳手、尖嘴钳、钢丝钳、剥线钳等工具13套,电烙铁及烙铁架25套,MF-50万用表13只,数字万用表13只,电度表13只,兆欧表13只,钳形表13只,转速表1只,绕线机2台,保险盒39只,配电板26块,熔断器78只,拉线开关,圆插座,平灯头各26只,20W日光灯13套,交流电流表39只,交流电压表13只,换相开关13只,电阻一批,变压器组件13套,三相电动机拉具1套,钢锯架13把,单相电动机13台,三相180W鼠笼式电动机26台,100W直流电机1台,交流接触器52只,组合开关13只,3H铁壳按钮13只,热继电器26只,时间继电器13只,变压器13只,单刀开关13只,三相闸刀13只,信号灯13只,变压器绕线桌1张,双门立柜2个,学生凳25张。

三、实训项目:

1.低压验电表的使用。            22.小型变压器故障检查与排除。

2.灭火器的操作方法。            23.三相鼠笼式电动机的拆装与测试。

3.口对口人工呼吸法和胸外心脏压挤法观察。  24.三相鼠笼式电动机运行巡视。

4.常用工具的使用与识别。          25.三相鼠笼式异步电动机的定期检修。

5.常用导线的连接和绝缘的恢复。       26.三相鼠笼式异步电动机故障分析。

6.电烙铁的拆装与焊接技能训练。       27.定子绕组局部故障的排除。

7.电工识图训练。              28.单相电容式电动机绕组的拆换。

8.配电板安装。               29.单相电容式电动机故障与排除。

9.室内配线。                30.手动正转控制线路的安装与检修训练。

10.室内照明线路安装。            31.接触器点动正转控制

11.电流表、电压表的安装。          32.具有自锁的正转控制。

12.万用表转换开关的使用和读数。       33.具有过载保护的正转控制。

13.交流电压的测量。             34.接触器联锁的正反转控制。

14.直流电压、直流电流的测量。        35.按钮联锁的正反转控制线路。

15.电阻的测量。               36.按钮、接触器复合联锁的控制线路。

16.兆欧表、钳形电流表接地电阻测定仪的使用。 37.接触器控制Y-△降压控制。

17.常用开关类电器拆装。           38.X62-W型铣床主轴与进给电机的联锁控制。

18.交流接触器的拆卸与组装。         39.时间继电器控制Y-△降压起动控制。

19.热继电器与时间继电器的拆卸和组装。    40.C620-1型车床控制线路的模拟安装。

20.常用启动器的结构观察及检测。       41.直流电动机的拆装训练(教师演示)。

21.小型变压器的制作。            42.直流电动机的检修训练(老师演示)。
