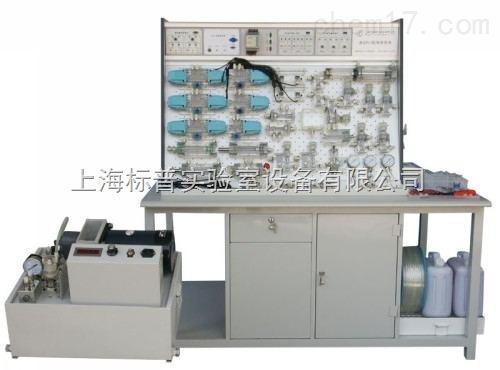

铝槽式铁桌液压PLC控制实验台|液压与气动实训装备

铝槽式铁桌液压PLC控制实验台|液压与气动实训装备
铝槽式铁桌液压PLC控制实验台|液压与气动实训装备

铝槽式铁桌液压PLC控制实验台|液压与气动实训装备
是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司产品YY-18透明液压传动演示系统的基础上,综合了液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。

产品型号:BPYPC-T

联系方式

021-62985523/62981816

产品介绍

铝槽式铁桌液压PLC控制实验台|液压与气动实训装备

一、产品型号

YPC-11-T 铝槽式铁桌单面单套液压PLC控制实验台
YPC-21-T 铝槽式铁桌双面合一液压PLC控制实验台
YPC-22-T 铝槽式铁桌双面双套液压PLC控制实验台

二、铝槽式铁桌液压PLC控制实验台|液压与气动实训装备概述

YPC-T 铝槽式铁桌液压PLC控制实验台|液压与气动实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司产品YY-18透明液压传动演示系统的基础上,综合了液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。
    YPC-T 铝槽式铁桌液压PLC控制实验台|液压与气动实训装置实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,可以加深对PLC可编程序控制器的了解及掌握。

三、特点

  本实验设备采用“二合一"的双面铝槽结构,即一张实验桌可供两组四位学生分别双面进行液压综合实验,优化共享资源,提高产品的性能价格比。整体结构简单,实用性强。该实验台采用了铝合金及高密度板材料。美观大方,坚固耐用,操作方便。基本配置为:液压实验元件1套,液压实验PLC电气控制系统1套;液压实验继电器控制模块1套;液压实验泵站1台。(计算机根据学校要求另行配置)。
本实验系统采用专用独立液压实验泵站,配直流电机无级调速系统,而且电机速度控制系统内部具有安全限速功能,可以对输出的zui高速度进行限制。同时配有数字式高精度转速表,实时测量泵电机组的转速。除了做19个基本液压回路实验外,还可以根据需要扩展到60多个液压实验

四、技术参数

(1)实验桌外形尺寸: 1500mm×1000mm×820mm    毛重量:250kg

     实验台外形尺寸: 1140mm×600mm×920mm     毛重量:54kg

     液压泵站外形尺寸:530mm×320mm×400mm     毛重量:40kg

(2)电源模块:输入电压  AC 220V   50Hz

输    出  DC 24V/2.5A    AC 220V

(220V输出用于本公司液压产品中电磁阀的控制)

(3)PLC可编程控制器:日本三菱FX1s-14MR(继电器输出方式),可以根据用户的需求更换PLC类型。

(4)液压泵站(配数字转速表):

工作电源:AC:220V  50Hz

直流电机功率:750W    额定转速:0-1500rmp

油泵型号:CB-B10

zui高输出压力:2.5MPa(演示实验工作压力<=0.5 MPa)

油箱容积:25L

安全限速范围:1000-1500转/分

安全压力设定范围:0.3 - 2.5 MPa

液压泵工作时离液压台1.5m远处噪声≤58db






实验专用齿轮泵站



五、主要元件

(一)液压元件配备:
压力表,油箱,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,弹簧作用油缸,增压油缸,二位四通电磁换向阀,二位二通电磁换向阀,“O"型三位四通电磁换向阀,“H"型三位四通电磁换向阀,“M"型三位四通电磁换向阀,压力继电器,行程开关等。
(二)电气模块:
1.直流24V(2A)电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元
(三)附件
1.菲力格-300专业工具配件箱




六、基本实验回路

1、 用手动换向阀的换向回路

2 、M型、O型机能换向阀的闭锁回路

3、用液控单向阀的闭锁回路

4、压力调定回路

5、二级压力回路(双向调压回路)

6、用减压阀的减压回路

7、用增压阀的增压回路

8、用换向阀的卸载回路

9、进油节流调速回路

10、回油节流调速回路

11、调速齿轮泵容积调速回路

12、调速齿轮泵和调速阀的容积节流复合调速回路

13、流量阀短接的速度换接回路

14、调速阀串联的速度换接回路

15、调速阀并联的速度换接回路

16、用压力继电器的顺序动作回路

17、用行程开关的顺序动作回路

18、用顺序阀的顺序动作回路

19、用行程换向阀的顺序动作回路
