铝槽式铁桌液压气动PLC控制实验台|液压与气动实训装备

铝槽式铁桌液压气动PLC控制实验台|液压与气动实训装备
铝槽式铁桌液压气动PLC控制实验台|液压与气动实训装备

铝槽式铁桌液压气动PLC控制实验台|液压与气动实训装备

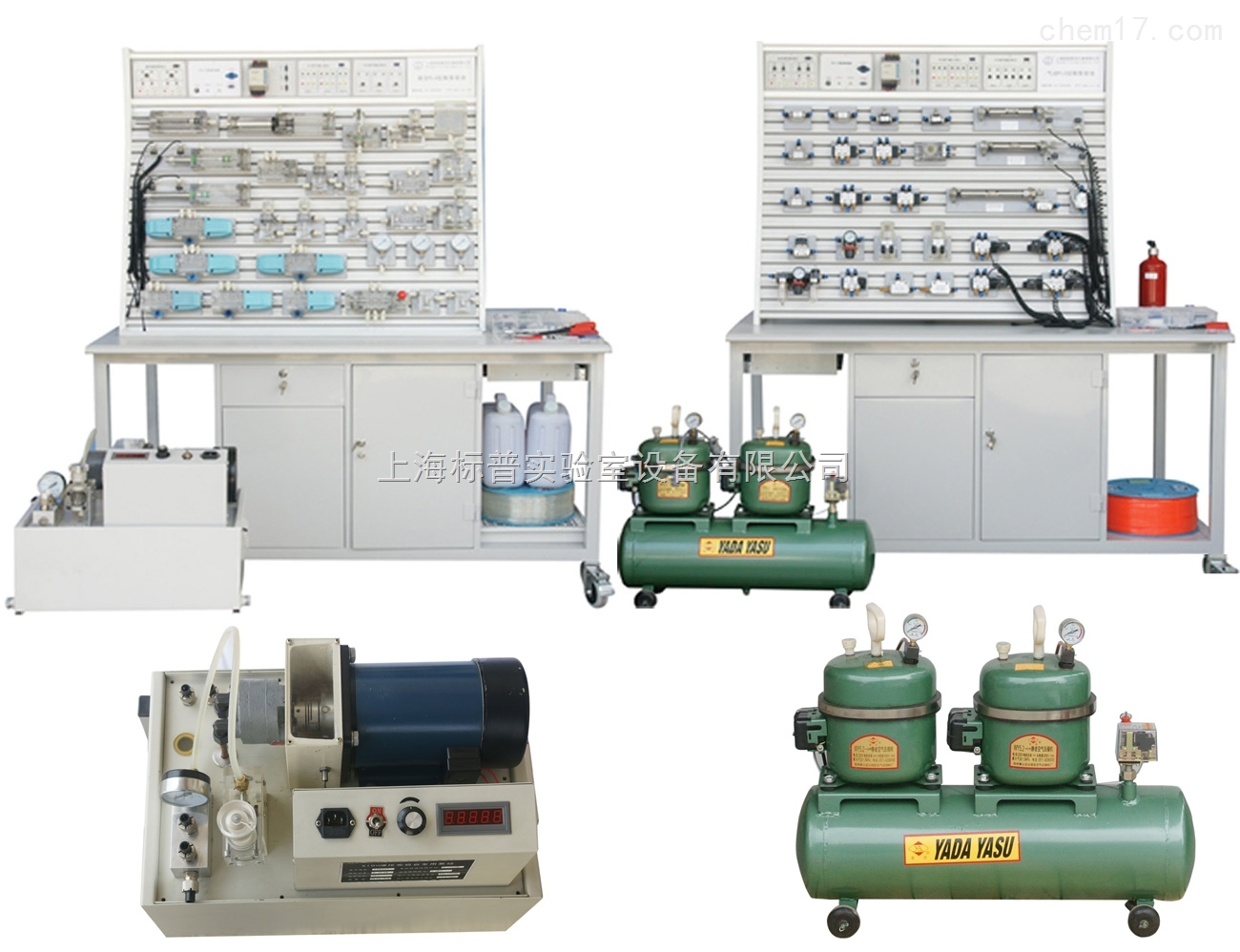

是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司产品YY-18透明液压传动演示系统的基础上,综合了我公司气动PLC与液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。

产品型号:BPYQPC-T

联系方式

021-62985523/62981816

产品介绍

铝槽式铁桌液压气动PLC控制实验台|液压与气动实训装备

一、概述
YQPC-T 铝槽式铁桌液压气动PLC控制实验台|液压与气动实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司产品YY-18透明液压传动演示系统的基础上,综合了我公司气动PLC与液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时,它们可以相互辅成,交叉控制。可以让学生直观感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。
YQPC-T 铝槽式铁桌液压气动PLC控制实验台|液压与气动实训装置实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。
  气动实验与液压实验电气主控单元配备2套PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,以气动及液压回路为控制对象,加强对PLC可编程序控制器的学习及应用。
  同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,可以加深对PLC可编程序控制器的了解及掌握。

二、
铝槽式铁桌液压气动PLC控制实验台|液压与气动实训装备的基本结构与组成
  YQPC-T液压气动PLC控制实验台,从可靠性、先进性、成熟性、易用性、安全保障与可管理性等多方面考虑,进行了人性化的精心设计。
  YQPC-T液压气动PLC控制实验台(气动部分)分为气动元件及回路安装区、电器控制模块安装区、元件存储柜。
  液压面主要包括:梯形双立面实验台、透明液压元件(20多种)、电器控制模块、实验专用泵站、元件固定配置板、桌面滴油槽、元件拆装油盘、工具及附件等。
  气动面主要包括:梯形双立面实验台、铁质实验桌、气动元件(20多种)、电器控制模块(5只)、空气压缩机、元件固定配置板、工具及附件等。
  本实验设备采用了多功能一体化钢桌结构,整体焊接,表面喷塑,坚固耐用。钢桌采用了双面对称结构,设计有元件存储柜,工具资料抽屉,气泵架位,电脑架位,可以附配电脑键盘抽屉。实验台采用了梯形双立面结构,上面有气动元件回路安装区,电器控制模块安装区。合理的实现了空间与功能的自由组合。它可以针对客户的不同需求实行不同的配置,以及为今后的升级扩展提供了平台。







三、技术参数

1.电源:AC: 220V  50HZ
2.实验台外形尺寸:1600mm×1000mm×820mm(铁桌)
3.实验支架尺寸:1140mm×600mm×920mm(铝槽)
4.PLC可编程序控制器:三菱FX1s-14MR型PLC(可根据客户要求选择),8输入、6输出。
5. 实验专用齿轮泵站(配数字转速表)
工作电源:AC:220V
电机功率:750W
电机调速范围: 0-1500转/分
油箱容积:25L
安全限速范围:1000-1500转/分
油泵输出zui高工作压力:2.5MPa
安全压力设定范围:0.3 - 2.5 MPa
液压泵工作时离液压台1.5m远处噪声≤58dB
6.空气压缩机
电    源:AC 220V  50HZ
电机功率:550w
转速:1440r/min
气罐容量:110L/min
气罐压力:0.75Mpa
气罐重量:16Kg





四、实 验 项 目

(一)、气动基本控制回路实验

1.单作用气缸的换向回路 2.双作用气缸的换向回路
3.单作用气缸速度控制回路4.双作用气缸单向调速回路
5.双作用气缸双向调速回路6.速度换接回路
7.缓冲回路8.二次压力控制回路
9.高低压转换回路10.计数回路
11.延时回路12.过载保护回路
13.互锁回路14.单缸单往复控制回路
15.单缸连续往复动作回路16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路18.双缸同步动作回路
19.四缸联动回路20.卸荷回路
21.或门型梭阀的应用回路22.快速排气阀应用回路

(二)、液压传动基本回路实验

1.用换向阀的换向回路 2.用“O"型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路 4.压力调定回路
5.二级压力回路 6.用减压阀的减压回路
7.用增压缸的增压回路8.用换向阀的卸载回路
9.进油节流调速回路 10.回油节流调速回路
11.调速齿轮泵调速回路12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路14.二次进给回路
15.用顺序阀的顺序动作回路16.用压力继电器的顺序动作回路
17.用行程开关的顺序动作回路18.用行程换向阀的顺序动作回路
