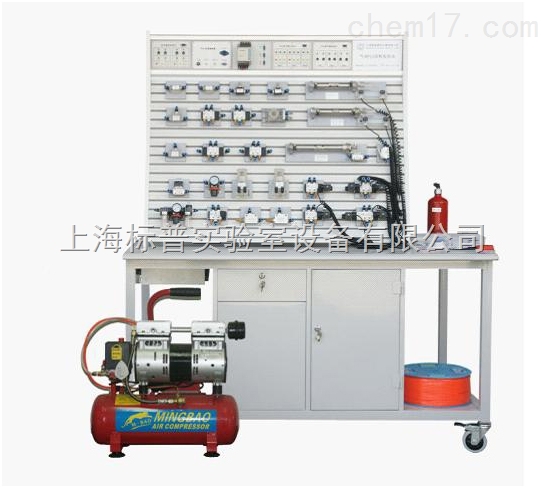

铝槽式铁桌气动PLC控制实验台|液压与气动实训装备

铝槽式铁桌气动PLC控制实验台|液压与气动实训装备
铝槽式铁桌气动PLC控制实验台|液压与气动实训装备

铝槽式铁桌气动PLC控制实验台|液压与气动实训装备
适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。

产品型号:BPQPC-T

联系方式

021-62985523/62981816

产品介绍

铝槽式铁桌气动PLC控制实验台|液压与气动实训装备

一、产品型号

QPC-22-T 铝槽式铁桌双面双套气动PLC控制实验台
QPC-21-T 铝槽式铁桌双面合一气动PLC控制实验台
QPC-11-T 铝槽式铁桌单面单套气动PLC控制实验台

二、铝槽式铁桌气动PLC控制实验台|液压与气动实训装备概述

是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器 (PLC)学习及其基本应用实验等,是机电*结合的典型实验设备。
适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。

三、特点

1.QPC-T铁桌铝槽式气动PLC控制实验设备采用了铁桌铝槽结构,实验元件可自由安装移动,灵活性大。
2.实验气动元件均装有铝制专用底板,实验时组装快捷,方便。
3.实验电气控制采用低压直流24V电源,实验回路控制安全。
4.电气主控制单元采用PLC可编程序控制器,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程控制器控制的优越性,加深对PLC可编程控制器的了解及掌握。



四、技术参数

1.PLC可编程序控制器:三菱FX1s-14MR型主机(可根据客户要求选择),8输入、 6输  出(继电器输出)
2.交直流电源:输入  AC 220V   输出:DC24V/2A
3.空气压缩机(MB-550W-9 单头静音气泵)
  电源:AC220V 电机功率:550W×1只,气罐容积:110L/min  额定输出气压0.7MPa

4.实验台外形尺寸: 1500mm×1000mm×820mm
5.实验支架尺寸:1140mm×600mm×920mm





五、基本配置

(一)气动元件配备(都固定在元件配置板上):
  空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门 型梭阀,单作用气缸,双作用气缸、旋转气缸,行程开关(常闭、常开)等。
(二)电气模块:
1.直流24V(2A)电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元

(三)附件
  菲力格-300专业工具配件箱

六、基本实验回路

1.单作用气缸的换向回路

2.双作用气缸的换向回路

3.单作用气缸速度控制回路

4.双作用气缸的调速回路

5.双作用气缸双向调速回路

6.速度换接回路

7.缓冲回路

8.二次压力控制回路

9.高低压转换回路

10.计数回路

11.延时回路

12.过载保护回路

13.互锁回路

14.单缸单往复控制回路

15.单缸连续往复动作回路

16.直线缸,旋转缸顺序动作回路

17.多缸顺序动作回路

18.双缸同步动作回路

19.四缸联动回路

20.卸荷回路

21.或门型梭阀的应用回路

22.快速排气阀应用回路
