加工中心故障诊断与维修实验台|数控机床综合实训考核系列

加工中心故障诊断与维修实验台|数控机床综合实训考核系列
加工中心故障诊断与维修实验台|数控机床综合实训考核系列

加工中心故障诊断与维修实验台|数控机床综合实训考核系列

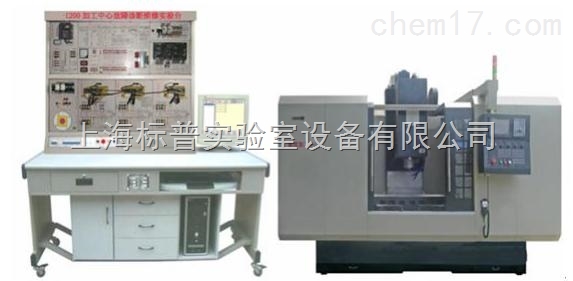

综合了加工中心系统控制原理、电气设计方法、铣床电气安装与调试、故障诊断与维修等多项功能聚为一体,使得一机多功能;

产品型号:BPP-SC-1200

联系方式

021-62985523/62981816

产品介绍

加工中心故障诊断与维修实验台|数控机床综合实训考核系列

一.加工中心故障诊断与维修实验台|数控机床综合实训考核系列产品要求

1.多功能:综合了加工中心系统控制原理、电气设计方法、铣床电气安装与调试、故障诊断与维修等多项功能聚为一体,使得一机多功能;

2.开放性:该实验台设计理念是所有功能对外开放,因此该实验台的所有电气控 制端口、加工中心的机械设计等全部对外开放,使得在实验教学过程中需要学生积极的参与到实验来,从电气设计、程序设计、外部故障诊断分析、CNC程序编 写、加工程序调试等多方面都必需有学生完成,从而达到很好的实训效果;

3.模块化:该实验台全部采用模块化思想来设计,该实验台主要包含了主控电路实训模块、主轴变频调速模块、X/Y/Z轴伺服控制模块、数控系统输入输出模块、故障设置模块、等多个模块组合,使得教学更加灵活;

4.专业性:该数控实验台结合了全国高等院校、技术职业院校等数控教学大纲、实验室数控教学需求而专业设计;

二.主要部分

加工中心故障诊断与维修实验台主要由数控系统、主电气、电气控制、输入输出部分、伺服驱动、操作面板、机床本体及附件,共八部分组成。

1.数控系统: 0I MATE MD

2.主电气模块

?   整个实验台的电源控制及短路、过载保护控制;

?   集成伺服、冷却、主轴等电源通断控制、电源开放端口、信号连接端口;

?   监控各个控制模块的工作,主轴启停、伺服启停、控制系统启停、冷却启停等都有对应工作指示灯,为电气线路维修、故障诊断提供有效的帮助;

?        集成了数控系统钥匙启停旋钮、急停按钮、手动控制旋钮、按钮等手动控制开关,可对各个单独模块进行独立控制,更加方便了数控各个模块的实训与教学。

3.电气控制模块

该模块主要展示主电气控制的电气控制原理图、接线图,进行实训操作前必须熟悉掌握,为故障诊断维修、电气线路外部连接实训、数控电气控制教学等提供较好的帮助;

4.输入输出信号

?  来自于数控系统I\O接口的输入输出控制信号进行解剖(限位开关、零位信号开关、超程解除、冷却控制信号输出、主轴正反转控制信号输出、润滑信号输出等信号口全部开放),将典型机床数控系统的I\O接口分解为多个模块,将教与学巧妙的结合为一体;

?   开放式的I\O接口既方便诊断与维修,又可让学生在电气方面得到切身的线路连接实训。

5.X、Y、Z轴伺服驱动模块

X、Y、Z轴伺服驱动控制模块主要控制X/Y/Z轴伺服电机,该模块把伺服驱动器的各个端口、反馈编码器信号线、电源线输入/输出口、控制口等全部端口对外开放,可有效的对伺服驱动器的控制、电气线路实训、电气故障诊断等功能达到较好的实训效果。

6.操作面板:标准面板



7.机床本体

机床本体是由工业机床改造而成,具有较高的加工精度、强度和稳定性、可靠性。

  8.附件

  1.刀具:

2.机用平口钳:250㎜

3.随机工具箱

4.随机资料:使用说明书、参数说明书、维修说明书;电气图;机械图;PMC梯形图程序及说明;实验指导书

三.主要实验项目

1. 低压电气元件的原理、性能及接线;

2. 轴变频器的接线、参数设置和调试;

3. 冷却控制实验;

4. PLC指令、编程、接线及在数控机床中的应用;

5. 加工中心系统操作编程实验;

6. 伺服系统的接线、参数设置和调试;

7. 伺服驱动的控制与故障诊断实验;

8. 变频系统的控制与故障诊断实验;

9. 加工中心电气控制设计与分析实验;

10.数控系统输入输出接口配置及模拟运行实验;

11.反向间隙、丝杠螺距误差补偿功能应用;

12.各种零部件加工编程实验。
