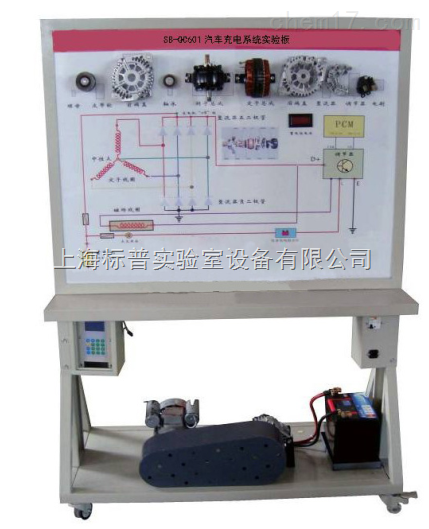

汽车充电系统实验板|汽车全车电器实训设备

汽车充电系统实验板|汽车全车电器实训设备
汽车充电系统实验板|汽车全车电器实训设备

汽车充电系统实验板|汽车全车电器实训设备
该设备采用全新STN2000汽车充电系统实物为基础,充分展示汽车充电系统的组成结构和工作过程。
适用于学校对汽车充电系统理论和维修实训的教学需要。

产品型号:BPSB-QC601

联系方式

021-62985523/62981816

产品介绍

汽车充电系统实验板|汽车全车电器实训设备

该设备采用全新STN2000汽车充电系统实物为基础,充分展示汽车充电系统的组成结构和工作过程。

适用于学校对汽车充电系统理论和维修实训的教学需要。

二、汽车充电系统实验板|汽车全车电器实训设备功能特点

1.真实可运行的充电系统,充分展示汽车充电系统的组成结构。

2.打开点火开关,触发三相电机运行,带动发电机工作,充电指示灯灭,蓄电池端电压升高,真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。

3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有*褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车充电系统的工作原理。

4.示教板面板上安装有发电机总成分解部件,可直观认识发电机的组成结构。

5.示教板面板上安装有检测端子,可直接在面板上检测汽车充电系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

6.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

三、技术规格

    外形尺寸(约):1240×600×1700mm(长×宽×高)

    动力电源:三相四线(或三相五线)380V±10% 50Hz

    工作电压:直流12V

    工作温度:-40℃~+50℃

    三相异步电动机

    1)电  压:AC 220V/380V

    2)功  率:2.2KW

    3)转  速:1420r/min

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置

序号

名       称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图

(面板:1200*900*4mm)

1

2

点火开关



1

3

发电机总成

全新

1

4

发电机总成分解部件



1

5

充电指示灯



1

6

三相异步电动机

BP   100L1-4

1

7

保险丝盒



1

8

电压表

0~30V

1

9

电流表

0~±100A

1

10

蓄电池

12V   45Ah

1

11

电源总开关

50A

1

12

移动台架(带自锁脚轮装置)

1240×600×1700mm(长×宽×高)

1

13

故障模拟与排除装置



1
