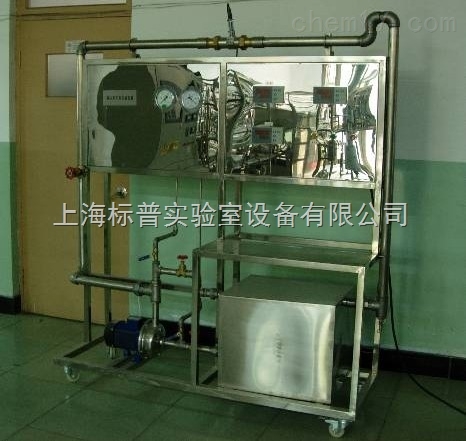

离心泵性能测定实验装置|化工基础实验设备

离心泵性能测定实验装置|化工基础实验设备
离心泵性能测定实验装置|化工基础实验设备

离心泵性能测定实验装置|化工基础实验设备
1.本实验装置数据稳定,重现性好, 使用方便,安全可靠。
2.本装置体积小,重量轻,设备紧凑,功能齐全;实验采用循环水系统,节约实验费用。

产品型号:BPLB-SB

联系方式

021-62985523/62981816

产品介绍

离心泵性能测定实验装置|化工基础实验设备

产品详细介绍

一. 离心泵性能测定实验装置|化工基础实验设备的特点:

1.本实验装置数据稳定,重现性好, 使用方便,安全可靠。

2.本装置体积小,重量轻,设备紧凑,功能齐全;实验采用循环水系统,节约实验费用。

二、主要技术数据:

1. 设备参数:

(1)离心泵:流量Q=4m3/h ,扬程H=8m ,轴功率N=168w

(2)真空表测压位置管内径d1=0.025m

(3)压强表测压位置管内径d2=0.025m

(4)真空表与压强表测压口之间的垂直距离h0=0.18m

(5)实验管路d=0.040m

(6)电机效率为60%

2. 流量测量

采用涡轮流量计测量流量(第1套仪表常数77.427/升)

3. 功率测量   功率表:型号 PS-139        精度1.0

4. 泵吸入口真空度的测量

真空表:表盘真径-100mm 测量范围-0.1-0MPa 精度1.5

5. 泵出口压力的测量

压力表:表盘直径-100mm 测量范围0-0.25MPa 精度1.5

三、的流程

离心泵性能测定实验装置流程示意图

1-     离心泵 2-真空表 3-压力表 4-变频器 5-功率表 6-流量调节阀 7-实验管路 8-温度计9-涡轮流量计10-实验水箱11-放水阀 12-频率计
