大众捷达1.6L电控汽油发动机实训台|汽车发动机实训装置

大众捷达1.6L电控汽油发动机实训台|汽车发动机实训装置
大众捷达1.6L电控汽油发动机实训台|汽车发动机实训装置

大众捷达1.6L电控汽油发动机实训台|汽车发动机实训装置

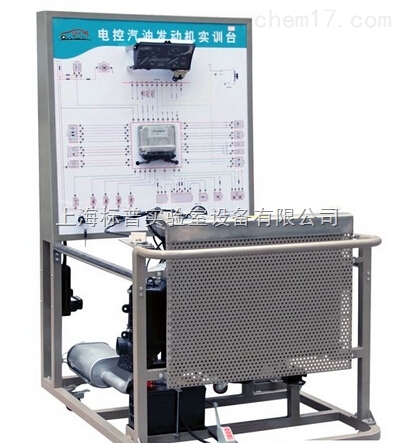

真实可运行的电控汽油发动机,充分展示电控汽油发动机的组成结构和工作过程。实训台面板上绘有彩色喷绘电路图,喷绘图由3mm厚有机玻璃保护,学员可直观对照电路图和电控汽油发动机实物,认识和分析控制系统的工作原理。

产品型号:BPP-FDJ171

联系方式

021-62985523/62981816

产品介绍

大众捷达1.6L电控汽油发动机实训台|汽车发动机实训装置

1. 真实可运行的电控汽油发动机,充分展示电控汽油发动机的组成结构和工作过程。

2. 实训台面板上绘有彩色喷绘电路图,喷绘图由3mm厚有机玻璃保护,学员可直观对照电路图和电控汽油发动机实物,认识和分析控制系统的工作原理。

3. 实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速、喷油压力、进气岐管压力等参数变化。

4. 实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

5. 实训台安装有诊断座,可连接专用或通用型汽车万能表,对发动机电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

6. 实训台配备有油门控制装置,可方便对发动机加速减速。

7. 实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

8. 实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

9.大众捷达1.6L电控汽油发动机实训台|汽车发动机实训装置配备智能化故障设置和考核系统:

1) 采用数字化集成电路板,MCU技术与配套的故障设置控制技术,拥有技术,系统稳定、不易感染病毒。

2) 不需要电脑就可独立进行考试考核,老师与学生界面分开,老师通过密码进入教师界面出题,学生在普通界面答题(教师出题方式:通过人机交互式界面中的主功能菜单选择“设定故障点和故障类型”,输入密码进入出题设置故障界面,从故障名称列表中选择所设故障,可任意选择“开路故障”,“短路故障”,“接触不良”三种故障类型;学生答题方式:进入主功能菜单选“学生查找故障技能考核”,学生通过实际操作测试查找出故障后,在此界面中选择故障名称和类型进行回答,如果答题正确系统响应“正确!故障排除”;如果答题错误,系统提示“不正确!请再检查”,对每道题的允许答题次数可由老师设在1~10次范围内)。带有与设备相适应的试题库,试题库可根据用户的要求进行编辑。

3) 高清淅3.8寸(0.225×0.225点)的液晶显示屏,中文菜单式操作界面,人机对话友好。只需4个操作按键,操作简单快捷。

4) 可自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象,能够设置与控制模块脚有关的各种常见故障,可根据设备使用要求调整故障设置点的数量和类型。

5) 安装有RJ45网络接口,备有RS-232串行口,可用网线与其它设备的故障设置装置组成一个网络,通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

1. 外形尺寸:1400×1000×1800mm(长×宽×高)

2. 工作电源:直流12V

3. 燃油标号:依发动机型号

4. 油箱容积:10L

5. 工作温度:-40℃~+50℃

序号

名       称

规格型号

单位

数量

1

检测控制面板(带3mm厚有机玻璃保护)

装有各种检测端子以及彩色喷绘电路图

1

2

组合仪表



1

3

发动机控制电脑(ECU)



1

4

诊断座

OBDⅡ

1

5

点火开关(带识读线圈)



1

6

防盗盒



1

7

燃油压力表

0-10kg/cm2

1

8

真空压力表

0-76in.Hg

1

9

发动机总成

大众捷达1.6L

1

10

燃油箱

10L

1

11

汽油泵(含汽油泵插头)



1

12

油门控制装置



1

13

进、排气管(带保护罩)



1

14

水箱(含不锈钢保护罩)



1

15

冷却电子风扇

PDM-S81JOES,12V,80W

2

16

蓄电池

65D26R,12V 65Ah,560CCA

1

17

继电器

含:起动继电器、油泵继电器、冷却风扇继电器等

1

18

保险丝盒



1

19

电源总开关

50A

1

20

智能化故障设置和考核系统

BPQC

1

21

移动台架(带自锁脚轮装置)

1400×1000×1800mm(长×宽×高)

1
