近年来,随着数控技术的广泛应用,学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才,进一步提高学生的动手能力和分析解决问题的能力,全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。

产品型号:BP-06T-3型

联系方式

021-62985523/62981816

产品介绍

数控车床维修实训考核装置|数控机床综合实训考核系列

近年来,随着数控技术的广泛应用,学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才,进一步提高学生的动手能力和分析解决问题的能力,全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是,大多数高校面临缺乏此类的数控培训设备。为此,本公司开发了数控车床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象zui大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控车床结构,同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。

数控车床维修实训考核装置|数控机床综合实训考核系列产品组成部分

BP-06T-3型数控车床综合综合技能实训装置是由GSK980TB2数控系统,机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、四工位刀架、低压电气元件的原理和接线、编程、接线等组成。产品的特点:

☆尽其所能将所配数控系统的精髓,用zui直观的方法展示给用户,使用户能zui大限度的参与并获得深切的体会以达到融会贯通的效果。

☆方便拆卸的方案设计,使得用户在机械、电气等诸方面得到现场般的训练,使其留下深刻的印象。

☆涉及内容丰富;数控系统、伺服单元、逻辑控制、低压电器、电机…

一、产品特点

1.系统由实训台和0625型数控车床组成,具有数控系统安装调试、参数设置、PLC编程、故障诊断与维修,数控铣床装配调试、数控编程与加工操作等多项实训任务。

系统采用开放式结构,将一台数控车床电控系统在实训台上进行分解展示;模块化设计,将数控系

2.统接口信号在各模块面板上展开,信号可测量。

实训台配有:自动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、0625型车床1台及限位开关和机床零点等。

实验台技术参数:

1、输入电源:AC380V(三相四线制)、50HZ

2、故障考核28项

3、工作环境:温度-200C±400  C

4、整机容量:≤2kVA;

5、实验台尺寸:长×宽×高(mm)=1370 mm×600 mm×1890 mm;

车床主要参数:

1)床身zui大回转直径:    250mm

2)刀架上zui大回转直径:  135mm

3)X/Z轴行程:          110mm/370mm

4)主电机功率:          3kW

5)主轴zui高转速:       3000rpm(无级)

6)工作台快速移动速度:  5000mm/min

7)zui大切削进给速度:    2000mm/min

8)机床定位精度:        0.016/0.02mm

9)电动刀架:           四工位

10)刀杆截面尺寸:       16mm×16mm

11)机床重量:           1000kg

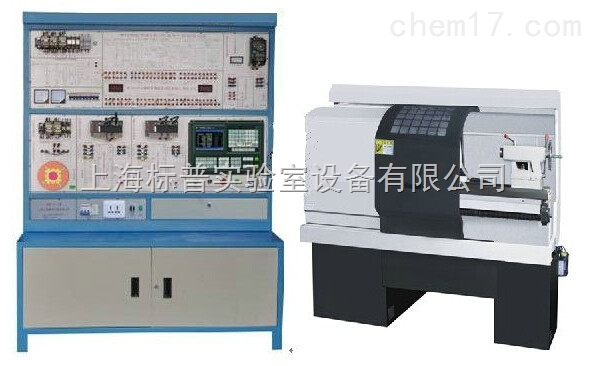

DB-06T-3型数控车床综合技能实训考核装置

通过该实验台可完成以下实验实习项目


机床编程操作,加工模拟实验
交流伺服单元控制实验
四工位刀架自动换刀原理实验
螺距误差补偿实验
交流变频器应用实验
系统安装、调试实验
数控机床故障诊断实验
数控各单元的连接,控制实验
数控机床超程限位实验
机床参考点的设置实验
车螺纹实验
数控车床的冷却与照明实验
