太阳能发电测量与控制实训系统|太阳能技术及应用实训装置

太阳能发电测量与控制实训系统|太阳能技术及应用实训装置
太阳能发电测量与控制实训系统|太阳能技术及应用实训装置

太阳能发电测量与控制实训系统|太阳能技术及应用实训装置
(1)开关及主要指标:漏电开关:施耐德10A 、急停按钮开关
(2)模拟太阳光氙灯:150W,防护等级IP65
(3)快速充电要求:可直接AC220V通过开关电源对电瓶直接充电。
(4)配备定时计时器,可当作时钟来记录时间使用,也可定时报警

产品型号:BPTY20

联系方式

021-62985523/62981816

产品介绍

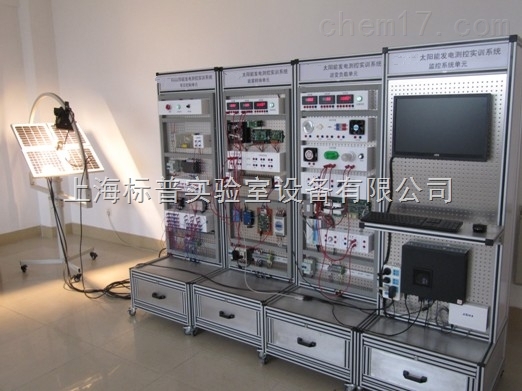

太阳能发电测量与控制实训系统|太阳能技术及应用实训装置

1、太阳能发电测量与控制实训系统|太阳能技术及应用实训装置操作及显示单元:
(1)开关及主要指标:漏电开关:施耐德10A 、急停按钮开关
(2)模拟太阳光氙灯:150W,防护等级IP65
(3)快速充电要求:可直接AC220V通过开关电源对电瓶直接充电。
(4)配备定时计时器,可当作时钟来记录时间使用,也可定时报警
(5)选择开关可对电池板进行直接负载实验和对电池充电实验
(6)太阳能电池板可以调节受光照面积及方向
(7)输出电流、电压功率表;负载消耗电流、电压功率表;
2、能源单元
(1)太阳能电池板种类技术指标及数量:
标准工业用单晶硅太阳能电池板,可置于户内和户外。
1)、zui大输出功率:40W
2)、zui大输出电压:17.5V
3)、zui大输出电流:2.5A
(2)光伏控制器主要技术指标及功能:
1)光伏控制器快充与涓充的PWM波形测试
2)两路直流输出:每路均有多种输出控制方式可供选择,包括:常开;常关;常半功率;光控开、光控关;光控开、时控关;光控开、时控半功率、光控关;光控开、时控半功率、时控关。
3)LCD显示功能:以直观的数字和图形形式显示系统状态和参数,如:蓄电池电压、光伏电压、光伏电流、光伏功率、负载电流,输出控制方式,时控输出关断时间,光控开、光控关电压,白天或夜晚指示,蓄电池、负载状态指示,过压、欠压、过载、短路等故障状态。
4)完善的保护功能:太阳能电池防反冲、太阳能电池防反接、蓄电池过充电、蓄电池过放电、蓄电池防反接、负载短路、过载、防雷、限流等。
5)市电切换功能:当蓄电池欠压时,控制器自动切换市电对负载供电;一天中,当蓄电池第二次出现欠压并切换到市电时,需4小时后,并且蓄电池电压已经恢复情况下才能恢复到蓄电池供电。
6)温度补偿功能
(3)逆变器的主要技术指标: DC12V逆变AC22V、100W的正弦波逆变器,设有过流保护
(4) 蓄电池主要技术指标:采用12V 36AH优质铅酸电池,设有过流保护;
(5)温度传感器: -10℃-100℃;
(6)转换单元: DC/DC电源模块: 9V-18V输入:5V/12V/24V输出;

3、负载单元
八个主要常用负载单元:
(1)直流DC12V感性负载:DC12V风扇、DC12V蜂鸣器、DC12V电机;

(2)直流DC12V阻性负载:DC12V红黄绿交通灯、DC12V LED灯;
(3)交流AC220V感性负载:AC220V风扇;
(4)交流AC220V阻性负载:AC220V红黄绿交通灯;

(5)直流DC12V路灯接线实训负载单元

(6)灯泡负载(0 W 21W);外接负载(3.3V、5V、12V);
4、可调直流稳压电源:
1、直流DC 12V 1A可调稳压电源;
2、固定USB 口输出直流DC5V稳压电源;
5、监控系统:
拥有四种负载控制方式选择:手动、纯光控、光控+时控、定时。
可以实现对不同型号的控制器进行远程监控。包括对系统运行过程中的各种参数和运行状态进行查看和设置等。系统可自动采集数据
(1)软件界面显示参数:
1)蓄电池参数:蓄电池电压、充电电流、瞬间功率、当天累计电量、月累计电量、年累计电量;
2)太阳能参数:光伏电压、光伏电流、瞬间光伏功率、当天光伏累计电量、月光伏累计电量、年光伏累计电量;
3)针对路灯控制器负载电流:负载一电流、负载二电流
(2)数据显示:

1)趋势图:区域节点显示、趋势图选择、电压时间趋势、功率时间趋势、
电压、功率RADAR图、实时数据显示(包括蓄电池,太阳能电池板的电压、电流、瞬时功率、每天的累计电量、每月的累计电量和每年的累计电量等)、状态信号指示:通讯状态分为通讯正常和通讯无信号。蓄电池状态分为正常、过压、欠压等。
2)数据表:数据表以表格的形式显示当前的实时数据,显示内容包括:蓄电池、太阳能的电压、电流、功率、负载电流

3)模拟图:模拟图显示的是一个系统关系图以及当前系统中蓄电池、太阳能、负载的一些实时数据。

(3)工具显示:
1)历史数据查询:可以查询查询以前的存储数据通过点击输出到按钮进行数据保存。
2)日志查询:查询以前操作记载情况,编写报告。
3)电量查询:根据需要选择;按日查询;按月查询;;按年查询;,然后点击;再次查询即可查看该控制器的电量值记录。上面数据列表中显示蓄电池、及太阳能板具体的电量数据,下面以柱状图的形式显示蓄电池、太阳能板的电量情况。
4)报警查询:系统收到报警信号后,将会发出报警声,同时在监控主界面下方的信息提示对话框中将显示相应的报警信息,用户点击报警确认后可消除报警。
(4)参数设置:
1)运行参数设置: 在参数设置栏里,通过选择控制器所在区域和控制器名称可以切换到相应控制器,进行数据修改和设置工作。
A.卸载开始电压和卸载开始电流:可根据实际需要进行适当调节。
B.天亮、天黑检测电压:指当太阳能板输出电压达到设置的检测电压点时,控制器便自动实现开灯和关灯。
C.负载输出方式设置:包括,光控开、光控关:光控开、时控关:常开:常关:光控开、时控半功率、光控关:光控开、时控半功率、时控关:常半功率:

2)运行状态控制

3)区域节点设置

6、远程组网控制系统

远程通信功能:可实时监控每台实验台上的系统的运行状态,如蓄电池电压、蓄电池充电电流、光伏电压、光伏电流、、光伏功率、负载电流,输出控制方式,时控输出关断时间,光控开、光控关电压等。通过软件可以对相关参数进行设定和修改,还可以对系统中负载的运行状况进行控制。可组网类型如下(可选其一):
1)本地多串口采集系统:通过多串口卡扩展实现多台控制器的同时数据监控

2)有线网络监控系统:以直接连接到互联网,实现远程网络监控。支持远程IP和域名访问

3)串口服务器监控系统:使用串口服务器时,可以安装其自带的驱动,将串口服务器虚拟成本机串口

4)GPRS无线监控系统:对于分散区域,可以通过GPRS DTU,实现控制器的远程无线监控

8、实验内容及配套设施

实验一:太阳能电池板的能量转换实验

实验二:环境对光伏转换的影响实验

实验三:太阳能电池板的直接负载实验

实验四:太阳能电池板充电实验

实验五:光伏型控制器充放电实验

实验六:户用型控制器充放电实验

实验七:逆变器负载实验

实验八:可调直流稳压电源的负载实验

实验九:太阳能控制器编程、装配、调试实训

实验十:太阳能路灯接线实训

实验十一:太阳光光照强度数据采集实验

实验十二:单晶太阳能电池I-V特性曲线实验

实验十三:根据AC负载VI特性曲线实验

实验十四:根据DC负载VI特性曲线实验

实验十五: 太阳能网络监控系统实验

实验十六: 太阳能实验系统有线无线组网实验
