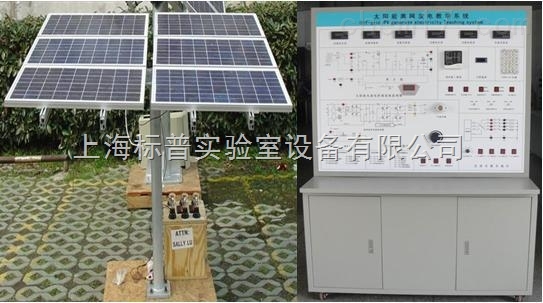

太阳能光伏发电应用实验平台|太阳能技术及应用实训装置

太阳能光伏发电应用实验平台|太阳能技术及应用实训装置
太阳能光伏发电应用实验平台|太阳能技术及应用实训装置

太阳能光伏发电应用实验平台|太阳能技术及应用实训装置
太阳能电池板采用阵列组装形式,主要采用4块(或更多)小型太阳能电池板组建,可实现太阳能电池板的并接方式和串接方式,进而提供大电流或大电压的两种太阳能电池板组网方式。

产品型号:BPTY804

联系方式

021-62985523/62981816

产品介绍

太阳能光伏发电应用实验平台|太阳能技术及应用实训装置

太阳能光伏发电应用实验平台|太阳能技术及应用实训装置技术参数

1、太阳能电池板

太阳能电池板采用阵列组装形式,主要采用4块(或更多)小型太阳能电池板组建,可实现太阳能电池板的并接方式和串接方式,进而提供大电流或大电压的两种太阳能电池板组网方式。

zui大输出功率:4*10W

开路电压:21.24V(并联),4*21.24V(串联)

短路电流:4*0.75A(并联),0.57A(串联)

2、自动跟踪单元

跟踪方式:双轴全自动跟踪; 精度:±0.5°

水平回转角度:360° ;俯仰角度:180°

控制器供电电源:DC 12V

电机供电电源:DC 12V

3、照度计

量程:0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx(225000Lx)自动切换量程。

4、应含有电压表、电流表、温度表及湿度表

直流电压表30V、直流电流表2A各两只

交流电压表250V、交流电流表5A各一只

温度、湿度表:温度测量范围:-50℃-+70℃  湿度测量范围:20%-90%

5、蓄电池容量至少40Ah、电压12V

6、环境监测模块技术指标:含有照度计、温度表、湿度表,单片机时钟系统,实现时间的显示

7、8寸触摸屏显示

系统状态:

太阳能控制器(带报警功能):

输入电压、电流、功率的数据显示及动态曲线显示

输出电压、电流、功率的数据显示及动态曲线显示

单项逆变器:输出电压、电流、功率、用电量的数据显示及动态曲线显示; 输出频率显示

蓄电池:电压数据显示及动态曲线显示

环境监测:温度、湿度、照度显示

温度计界面显示、湿度计界面显示

光照强度动态曲线显示,自动切换量程:225Lx、2250Lx、22500Lx和225KLx(225000Lx)

8、太阳能发电逆变器模块技术指标

类别:正弦波逆变器

输入电压:DC9.7-14.4V,

输出电压:AC220±5%和5V

防反接保护

欠压保护:9.6V±0.2V

过压保护:14.4V±0.2V

输出功率:100W

峰值功率:300W

输出波形:正弦波

9、太阳能控制器技术指标:

控制器相关参数:(12V/24V自动切换系统)
(1)具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制

(2)采用了串联式PWM充电主电路,使充电回路的电压损失较使用二极管的充电电路降低近一半,充电效率较非PWM 高3%-6% ,增加了用电时间;过放恢复的提升充电,正常的直充,浮充自动控制方式使系统有更长的使用寿命;同时具有高精度温度补偿

(3)欠压电压:12.0V;×2/24V

(4)超压保护:17V; ×2/24V

(5)过载、短路保护:1.25   倍额定电流60秒, 1.5倍额定电流5秒时过载保护动作, ≥3倍额定电流短路保护动作

(6)总额定充电电流:10A

(7) 浮充:13.6V;×2/24V;(维持时间:直至降到充电返回电压动作)

(8) 控制方式:充电为  PWM 脉宽调剂

控制器主要功能:

(1)太阳能电池板工作状态(欠压、运行)

(2)蓄电池工作状态(过充、过放、充电)

(3)蓄电池电量指示(25%,50%,75%,100%)

(4) 输出模式设置(普通,光控,时控)

(5) 蓄电池充电电流,电压监测。

10、负载单元

(1)DC12V直流负载五组。(感性负载3组,阻性负载2组)

   1)感性负载有:12V直流风扇、12V直流电机、12V蜂鸣器

   2)阻性负载有:12V交通灯、3W LED灯

(2)AC220V交流负载四组。(感性负载1组,阻性负载3组)

   1)感性负载有:220V直流风扇

   2)阻性负载:220V交通灯.220V 3WLED灯、220V28WLED灯

(3)可调稳压电源(0-12V,0-1A)。

根据要求可升级为0-30V、0-5A的可调恒压恒流稳压电源。

(4)可调电阻箱技术参数如下:

   1)阻值范围:10欧-99.99K

   2)误差范围:±1%

(5)USB接口电压输出:可为电子设备提供5V直流稳压电源。

(6)电子负载

11、太阳能汽车模块:

通过太阳能电池板吸收太阳能光转成电能,通过蓄电池存储,为汽车提供动力。

(1)使用 Contex-M3 100MHz CPU,具有 CAN 总线控制器。

(2)H桥直流电机驱动,具有正转、反转、刹车、急停、加减速和慢启动模拟功能。

(3)大功率舵机模拟转向,具有转向控制、转向灯控制和夜灯控制等功能。

(4)具有测速测量功能。

(5)使用 LCD 显示整机运行状态。

(6)使用 CAN 总线通信进行模块间信息交互。

12、无线组网控制系统

13、全套整体结构采用工业铝型材和双面白高密度板设计

14、产品面板采用环氧树脂面板制作,防止长时间变形

可完成的实验内容:

实验一 太阳能电池板特性实验系列

1-1、太阳能电池板开路电压测试实验

1-2、太阳能电池板短路电流测试实验

1-3、太阳能电板I-V特性测试实验

1-4、太阳能电池板zui大输出功率计算实验

1-5、太阳能电池板填充因子计算实验

1-6、太阳能电池板转换效率测量实验

1-7、开路电压与相对光强的函数关系实验

1-8、短路电流与相对光强的函数关系实验

1-9、太阳能电池板P-V特性测试实验

1-10、太阳能电池板暗伏安特性测试实验

1-11、太阳能组件输出特性测试实验

1-12、串联电阻对填充因子的影响测试实验

1-13、并联电阻对填充因子的影响测试实验

1-14、太阳能电池光谱特性测试实验

1-15、太阳能电池板的串联开路电压测试实验

1-16、太阳能电池板的串联短路电流测试实验

1-17、太阳能电池板的并联开路电压测试实验

1-18、太阳能电池板的并联短路电流测试实验

1-19、负载特性测试实验

实验二 太阳能自动跟踪实验系列

2-1、逐日系统原理实验

2-2、太阳光跟踪定位传感器原理实验

2-3、环境对光伏转换影响实验

2-4、跟踪控制器操作实验

2-5、传动执行机构接线实训

     2-6、太阳能光控跟踪实验

2-7、太阳能光控-时控跟踪实验

2-8、太阳能电池组件环境监测实验

实验三 太阳能蓄电池控制器实验系列

3-1、太阳能蓄电池充电控制实验

3-2、控制器充放电保护实验

3-3、蓄电池电压、电流测试实验

3-4、蓄电池电量估测实验

3-5、控制电池电流流入、输出实验

3-6、控制器环境温度测量实验

3-7、控制器光控-时控输出实验

实验四 太阳能应用实验系列

4-1、太阳能交、直流风扇实验

4-2、太阳能路灯实验

4-3、太阳能警示灯实验

4-4、太阳能充电器实验

4-5、太阳能可变阻抗负载实验

实验五 太阳能负载实验系列

5-1、zui大输出电流实验

5-2、zui大输出功率实验

5-3、在不同恒压状态下电流特性

5-4、在不同恒流状态下电压特性

实验六 太阳能光伏逆变器实验系列

    6-1、逆变器的工作原理分析实验;

6-2、输出电压、电流测试实验;

6-3、zui大输出功率的估算实验;

6-4、过载或短路保护演示实验;

6-5、输入电压防反接演示实验;

6-6、输入电压范围测试实验;

6-7、转换效率计算实验;

实验七 太阳能汽车系列

   7-1 H桥电机驱动实验

1.1直流电机定义及原理

1.2 H桥工作原理

1.3 MOFET及驱动选择

1.4 霍尔传感器工作原理

7-2舵机驱动实验

2.1舵机工作原理

2.2舵机控制原理

7-3 实验箱的电压、电流及波形的测试

3.1整机的供电电压测试

3.2整机的供电电流测试

3.3整机的功率测试

3.4电机测速速度反馈信号的波形测试(M-S)

3.5半桥下壁的波形测试(M-L1)

3.6半桥上壁的波形测试(M-H1)

3.7半桥下壁的波形测试(M-L0)

3.8半桥上壁的波形测试(M-H0)

3.9  舵机控制信号的波形测试(D-S)

3.10总线低的波形测试(CANL)

3.11  总线高的波形测试(CANH)
