彩色透明冲压模具|模具专业实训室系列

彩色透明冲压模具|模具专业实训室系列
彩色透明冲压模具|模具专业实训室系列

彩色透明冲压模具|模具专业实训室系列

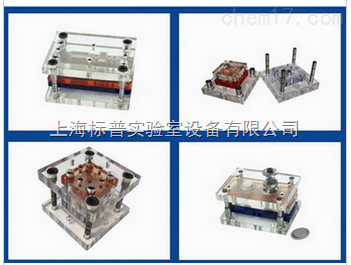

彩色透明模具模架材料为进口欧洲彩色透明亚克力板代替。将模胚各零件名称丝印到模具的表面,使学生轻松的掌握模具的理论知识,直观的、轻松的认识模的结构。

产品型号:BPMJ002

联系方式

021-62985523/62981816

产品介绍

彩色透明冲压模具|模具专业实训室系列

(一)彩色透明冲压模具|模具专业实训室系列主要功能及技术特点:

主 要 指 标

1

规 格:200x150 mm、100x85 mm



2

彩色透明模具模架材料为进口欧洲彩色透明亚克力板代替。

欧洲

3

将模胚各零件名称丝印到模具的表面,使学生轻松的掌握模具的理论知识,直观的、轻松的认识模的结构。



4

模具按照真实模具的制造方法制作而成, 模具重量为真实模具三分之一重,学生可以轻松的搬动,反复的拆装,拆装过程干净,安全,开模轻快,无需敲打,撬拨。



5

该模具可置于本公司研发的与微型冷冲、拉伸成型机组配合可进行冲压、拉伸成型。



6

模具凸凹模采用标准冷冲模具钢,导柱导套采用模具标准件,螺栓全部采用12.9级进口螺栓。

台湾

7

能使用0.2~0.5mm薄铝片或铁片生产出五金零件,可长期反复拆装



8

每套模具配有模具结构动画演示光盘和教学课件。

免费升级

9

★模具教具与虚拟模具培训软件中各种模具结构和具体零件相同,使实体教具实训和软件实训吻合,并为软件教学模块各结构和零件分析提供实体认证。





(二)、主要技术参数

序号

名    称

规    格

1

模具尺寸

200x150 mm、100x85 mm

2

止口尺寸

4×5㎜

4

模具结构

多套结构

6

材料

彩色透明亚克力

7

透光率

90﹪以上

8

耐酸性

+

9

耐碱性

+

10

材料质量

1.2



(三)、各种模具结构技术:

序号

模具名称

型号

规格(mm)

结构及性能

1

冲孔模

BPXCL-001

150×85

模具沿封闭线冲切零件,冲下的部分为废料,封闭线外是产品。

冲压4孔,孔距不小于30,制品利用四处挡料销定位,采用固定卸料板起卸料作用,防止折断和提高冲孔精度。

2

落料模

BPXCL-002

150×85

模具沿封闭线冲切板料,冲下的部分为工作件,其余部分为废料,弹性卸料,动作可靠、模具寿命长、安装方便,用于制造各种形状的平板零件。

冲压蝶形工件,产品尺寸不小于45×40 mm,料带利用挡料销定位。

3

弯曲模

WYXCL-003

150×85

把板材料沿直线弯成各种形状,可以加工形状较复杂的零件,安装调整方便,对材料厚度要求不严,凸模即起顶料作用,又起压料作用,可防止材料偏移、精度高。

弯曲高度不小于10mm,产品自动从凸模脱落。

4

正装复合模

BPXCL-004

150×85

在模具同一位置上能完成几个不同的冲裁工序的模具,下模部分装有落料凹模和冲孔凸模,上模装有弹性卸料装置和落料凸模,结构紧凑效率高,适用于单孔零件的冲裁,不适用于多孔制件的冲裁。

冲压十字工件并带有2处穿孔,料带利用挡料销定位。

5

倒装复合模

BPXCL-005

150×85

模具同一位置能完成几个不同的冲载工序的模具,上模部分装有落料凹模和冲孔凸模,下模装有弹性卸料装置和落料凸模,结构紧凑效率高,适用于多孔零件的冲裁和制件平直度要求不高的厚板制件,操作方便.安全。

冲压十字工件并带有2处穿孔,料带利用挡料销定位。

6

拉伸模

BPXCL-006

150×85

把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。

拉伸小铝盖,拉伸深度不小于8 mm,产品尺寸不小于35 mm,模具带有压边结构,并且调整非常方便。

7

连续拉延模

BPXCL-007

200×150

制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到zui后一次拉延时才将制件由带料上冲落。

拉延带有凸缘的小铝盖,拉伸深度不小于8 mm,产品尺寸不小于35 mm,*次拉延深度不小于2 mm,模具带有压边结构,并且调整非常方便。

8

多工位级进模

BPXCL-008

200×150

多工位级进模是精密高效,长寿命的模具。它适用于冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件。

模具为落料、冲孔、弯曲级进模,毛料由定位销和挡料销全程定位,为90度弯曲,尺寸不小于40×20×10 mm。

9,

级进模

BPXCL-009

200×150

级进模采用浮动档料装置,导正销导正.集导料槽与活动挡料等功能于一身.单模实现 冲孔=>浅拉深=>落料成型.配合气动送料机可自动不间断生产.是现代企业zui常用的一种五金零件成型结构.成型产品50×44×0.3mm.

9

V型翻板弯曲模

BPXCL-010

150×85

该模具为避免材料滑动,在定模部分高有两块翻板。当凸模压下时,翻板随材料弯转,定位板始终与材料接触,所成型的零件精度较高。

V型零件尺寸不小于30×20×10 mm。

10

圆管冲模

BPXCL-011

150×85

该模具可将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住,当凸模将材料压下时,模块相向转动,将材料弯成圆形。凸模上升时,已弯成圆管零件就套在其上,随之上升。

圆型零件尺寸不小于Ф17×30 mm。

11

︺型滑块冲模

BPXCL-012

150×85

该模具可一次将平坯弯成两内侧角度小于90°的︺形零件。模具定模部分有两个滑块,平坯放在定位板上,当凸模下降时,平坯先被 弯成∪型 ,凸续继下降,滑块开始运动将∪形两侧向内弯成所需角度。

︺型零件尺寸为45×30×20 mm。
