透明注塑模拟成型机(此款可加料模拟注塑)|模具专业实训室系列

透明注塑模拟成型机(此款可加料模拟注塑)|模具专业实训室系列
透明注塑模拟成型机(此款可加料模拟注塑)|模具专业实训室系列

透明注塑模拟成型机(此款可加料模拟注塑)|模具专业实训室系列
本套实用全新型透明注塑模拟成型机,是我公司根据教学需求,紧紧围绕教学大纲,技术部全体人员07年的科技产品改进型,从整体上实现了过程可视化,原理清晰化,教学生动化的教学理念,是模具教学产品上的一个突破点,填补了注塑机教具的空白。

产品型号:BP-ZS

联系方式

021-62985523/62981816

产品介绍

透明注塑模拟成型机(此款可加料模拟注塑)|模具专业实训室系列

透明注塑模拟成型机(此款可加料模拟注塑)|模具专业实训室系列概述:

    本套实用全新型透明注塑模拟成型机,是我公司根据教学需求,紧紧围绕教学大纲,技术部全体人员07年的科技产品改进型,从整体上实现了过程可视化,原理清晰化,教学生动化的教学理念,是模具教学产品上的一个突破点,填补了注塑机教具的空白。

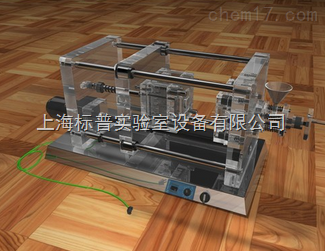

    BP-ZS透明注塑模拟成型机,包括底座、电源开关、行程调速开关和方向转向开关、固定用的透明上、下固定板、四个支柱,固定于支柱中部可沿支柱轴向移动的透明活动推板,以及整套设备的传动机构,及驱动电机等部分组成。

   透明注塑模拟成型机(此款可加料模拟注塑)|模具专业实训室系列 特点:

    过程清晰、原理明显,教学直观,教具投入成本非常少,是一套理想的教学用品。

    本套产品,共设计有十二套配套模具,可供用户进行选配:旋转牙纹模、二次顶出模、前模哈夫模、前模行位、后模行位、二板模、弯管模、小水口模、斜顶模、斜倒柱模、推板模、热流道模。

序号

名称

规格尺寸

特 点

备注

1

透明注塑成型机

1250×500×550

即此套设备

不锈钢+有机玻璃

2

顶出先复位模

170×150

当侧抽芯与推杆出现干涉现象时或放置嵌件不便时,通过机械构件,使顶出系统提前复位的结构。

有机玻璃

3

小水口模

170×150

成型表面光泽度高,批量大,不允许有顶杆顶出痕迹的塑件,具有顶出面积大,产品质量稳定、效率高,浇口于塑件自动分离,适合大批量生产的塑件。

有机玻璃

4

推板模

170×150

对于一些深腔或薄壁的塑件,如壳体、容器和筒形塑件以及一些型腔形状,复杂的塑件,不允许有顶杆顶出痕迹的塑件,可采用推件板的形式脱模顶出,它的结构形式是在型芯的根部安装一块与型芯根部形状相同的,但与之滑动配合的顶板。顶出时,顶板沿型芯固也平行移动,将塑件平行顶出。

有机玻璃

5

二次顶出模

170×150

成型深腔薄壁,侧形状复杂,脱模力大的塑件,顶出机构先后二次推出,结构简单,安全可靠。

有机玻璃

6

斜导模

170×150

适合成型抽拔距较大,抽拔力小的塑件,是抽芯机构zui常用的侧抽芯机构,具有结构简单,加工方便,安全可靠,斜导柱与开模方向成一定的夹角,在开模力的作用下,斜导柱与滑块料孔做相对运动,从而完成侧抽芯动作。

有机玻璃

7

哈夫模

170×150

运用于侧成型面积大,侧孔或侧凹较浅且抽拔距较小的塑件,(如车仔模、外螺纹模)结构紧凑,强度和刚性较好,抽拔力大。

有机玻璃

8

斜顶模

170×150

成型内侧有凹凸的塑件,加工简单,结构紧凑、可靠,斜推杆与导向槽配合,当推杆垂直运动时斜推杆在导向槽的作用下做相对运动,从而完成侧抽芯动作。

有机玻璃

9

前模行位模

170×150

定模需设置抽芯机构,对外观需要求高的塑件,结构紧凑,模具强度,刚性强,在大型模具中被广泛应用。

有机玻璃

10

后模行位模

170×150

成型抽拔力不大,小型高精度塑件模具造价低,运转周期短,结构简单,在小型模具中被广泛应用。

有机玻璃

11

旋转螺牙模

170×150

成型深螺距,硬质材料带螺纹的塑件,通过旋转方式将塑件旋出,注射周期短,效率高,适合大批量生产的塑件。

有机玻璃

12

热流道模

170×150

热流道通常是在模内加设一块热流道板,热流道板内插入多支管式加热器,使热流道板保持稳定的温度,设置在热流道板上的主流道和分流道内的熔料始终保持熔融状态,热流道板利用绝热材料(石棉板等)或利用空气间隔与模具其它部分隔热。适应批量大,精度高的塑件,现实无废料加工,自动化程度高,可做到无人管理,总件效率高。



有机玻璃

13

弯管模

170×150

弯管圆弧内抽芯的模具结构往往是利用齿轮、齿条或连杆等机械结构件,将直线运动转换为圆周边运动的结构形式,从而达到圆弧抽芯的目的。

有机玻璃
