首页>产品中心>>给水工程实验装置>ETE9121平流式溶气加压气浮实验装置

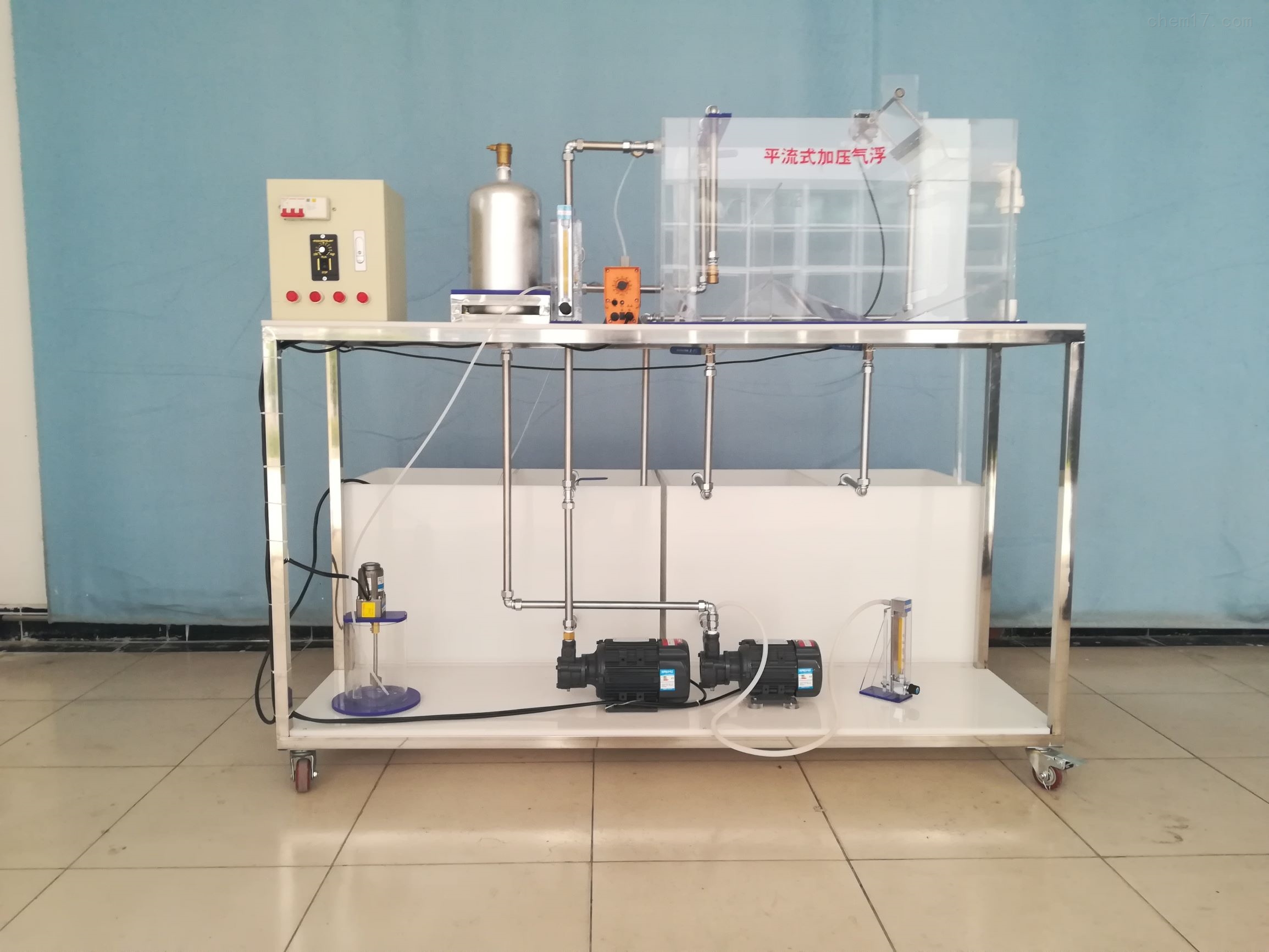

平流式溶气加压气浮实验装置

平流式溶气加压气浮实验装置
平流式溶气加压气浮实验装置

平流式溶气加压气浮实验装置
一.实验目的
1.确定气浮处理系统的设计运行参数
2.深化对加平流式压溶气气浮系统及其各部分的组成,运行过程及其操作和控制要点,溶气水释放的表现特征及浮渣的形成的理解。
3.加深对悬浮颗粒浓度、操作压力、气固比、释气量与澄清效果间的关系的理解。

产品型号:ETE9121

联系方式

021-62985523/62981816

产品介绍

平流式溶气加压气浮实验装置

一.实验目的
1.确定气浮处理系统的设计运行参数
2.深化对加平流式压溶气气浮系统及其各部分的组成,运行过程及其操作和控制要点,溶气水释放的表现特征及浮渣的形成的理解。
3.加深对悬浮颗粒浓度、操作压力、气固比、释气量与澄清效果间的关系的理解。
二.技术参数
1.处理水量50L/h、水力停留时间0.5~2h;
2.处理效率:悬浮物去除率达95%以上;
3.溶气系统:气泡颗粒大小直径为20-30μm ,含气体积比≥3%,释气量与饱和值比>0.9;
4.溶气罐:压力溶气罐:Φ100×50㎜、不锈钢材质、工作压力0.2-0.5Mpa(可调)、容积8L;
5.工作电源220V、安全保护:具有接地保护、漏电保护、过流保护;功率900W;
6.电气线路安装要求:布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点;
7.装置外形尺寸:1400×500×1700mm。
三.主要配置
1.气浮池:德国德固赛进口亚克力材质,采用平流式气浮池,包含絮凝反应室、气浮反应室、泥水分离室;
2.原水箱、溶气供水箱、浮渣箱和清水箱各1个(白色12mm厚台湾喜德PP板),配铜质放空阀;
3.进水泵1台(额定流量1m3/h,扬程15m,功率370W);
4.南方气液混合泵1台(20QY-1DS、扬程50m、流量2.2t/h、自吸式);
5.压力溶气罐1套、铜质溶气释放器1套、压力表1只、安全阀1只;
6.带搅拌装置加药罐1套(德国德固赛进口亚克力)、加药泵1台;
7.流量测量与调节:转子流量计,污水流量1个:量程10-100L/H,加药流量:量程1-10L/H,气体流量1个:量程100~1000L/h;
8.电动刮渣机1套;
9.设备标牌(采用丝印腐蚀凹字金属标牌400*160*3mm)、不锈钢电控箱1只、漏电保护开关、电源电压表和按钮开关(德力西);
10.台面(白色12mm厚台湾喜德PP板)、联塑LESSO连接管道和球阀;韩国浦项不锈钢框架(万向轮及禁锢脚)等组成。
11.本装置配套使用Unity3D交互式虚拟现实动态仿真软件1套(本仿真软件利用动态教学模型实时模拟真实实验现象和过程,通过3D仿真实验装置交互式操作,产生和真实实验*的实验现象和结果。每位学生都能够亲自动手做实验,观察实验现象,记录实验数据、验证公式原理。能够体现环境实验步骤和数据处理等基本实验过程,满足实验操作训练的要求,每个仿真实验软件包括:实验介绍、文件管理、记录数据、查看图表、设备分类、打印报告。(要求软件现场演示、需提供该装置配套仿真软件演示截图)
11.要求与实验室现有设备数据相连,实现数据共享。通过手机APP二维码扫描检测环境污染对人的生理影响,生理驱动系统要求智能触摸屏显示收缩压、舒张压及心率参数可实时记录加压,降压的曲线图,实时测算放气速度。(招标现场演示提供软件截图)

平流式溶气加压气浮实验装置
