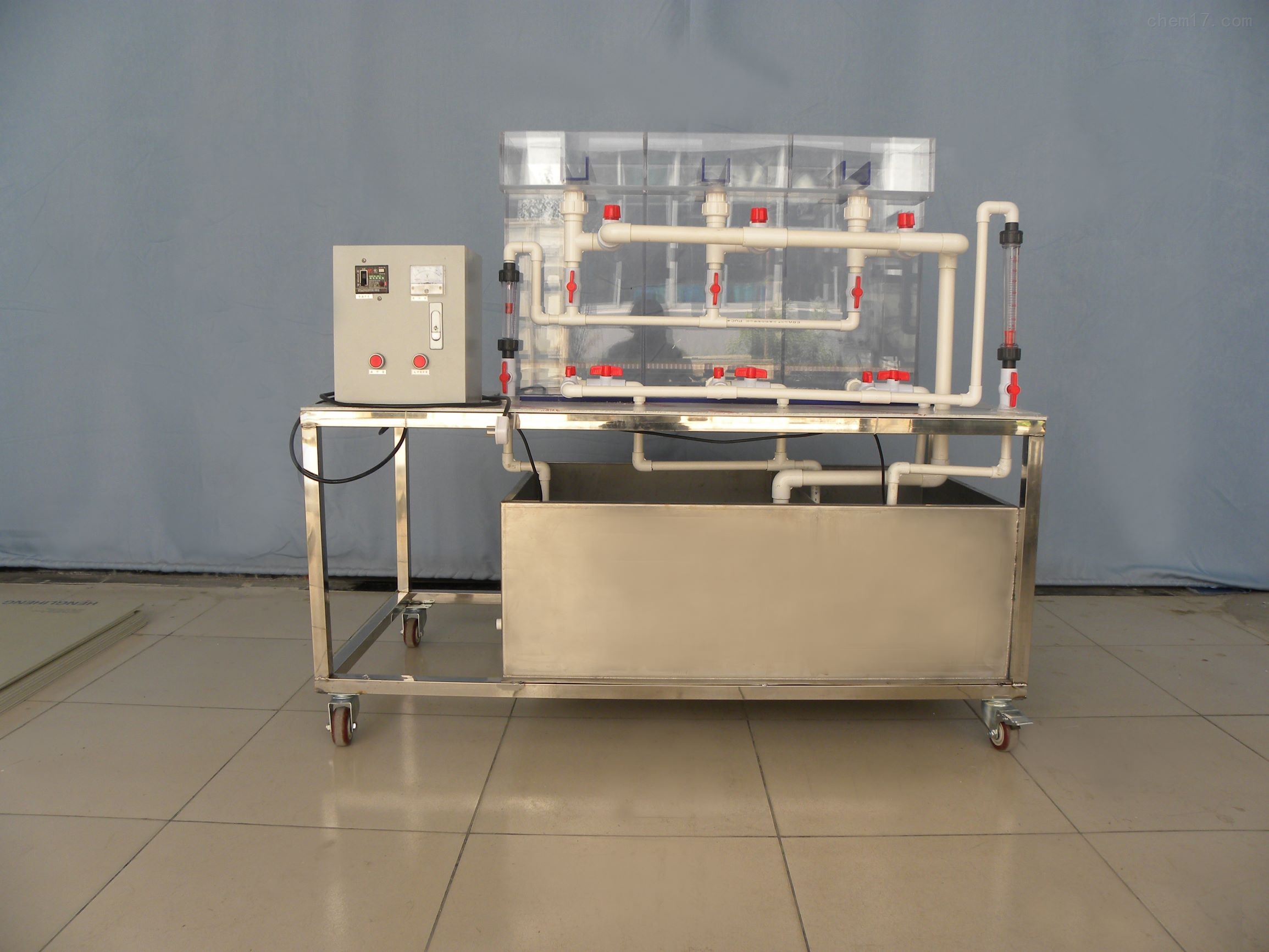

普通快滤池实验装置

普通快滤池实验装置
普通快滤池实验装置

普通快滤池实验装置
一.实验目的
1.通过对德国德固赛进口亚克力置直接地观察,加深对组成普通快滤池各个部分的了解;
2.掌握普通快滤池过滤和反冲洗运转操作的方法;
3.熟悉各部件的作用,掌握其主要的设计参数。

产品型号:ETE9144

联系方式

021-62985523/62981816

产品介绍

普通快滤池实验装置

一.实验目的
1.通过对德国德固赛进口亚克力置直接地观察,加深对组成普通快滤池各个部分的了解;
2.掌握普通快滤池过滤和反冲洗运转操作的方法;
3.熟悉各部件的作用,掌握其主要的设计参数。
二.技术参数
1.过滤水量:0.2~0.5m3/h;过滤滤速:8~10m/h;设计进水浊度:10~20°;设计出水浊度:1~5°;
2.进水管:DN20mm;反冲洗管:DN32mm;
3.工作电源220V、安全保护:具有接地保护、漏电保护、过流保护;功率370W;
4.电气线路安装要求:布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点;
5.装置外形尺寸:1300mm×550mm×1400mm。
三.主要配置
1.快滤池池体:德国德固赛进口亚克力,由大阻力配水系统、承托层、滤料层和排水槽、进出水管道和阀门,反冲洗进出水管道和阀门等组成;
2.原水箱和清水箱1只(白色12mm厚台湾喜德PP板),配铜质放空阀;
3.搅拌装置(带调速)1套;
4.水泵:额定流量1m3/h,功率370W,扬程15m;
5.液体流量测量与调节:转子流量计,LZS-15(60~600L/h);
6.石英砂滤料三种;
7.设备标牌(采用丝印腐蚀凹字金属标牌400*160*3mm)、不锈钢电控箱1只、漏电保护开关、电源电压表和按钮开关(德力西);
8.台面(白色12mm厚台湾喜德PP板)、联塑LESSO连接管道和球阀,韩国浦项不锈钢框架(万向轮及禁锢脚)等组成。
9.本装置配套使用Unity3D交互式虚拟现实动态仿真软件1套(本仿真软件利用动态教学模型实时模拟真实实验现象和过程,通过3D仿真实验装置交互式操作,产生和真实实验*的实验现象和结果。每位学生都能够亲自动手做实验,观察实验现象,记录实验数据、验证公式原理。能够体现环境实验步骤和数据处理等基本实验过程,满足实验操作训练的要求,每个仿真实验软件包括:实验介绍、文件管理、记录数据、查看图表、设备分类、打印报告。(要求软件现场演示、需提供该装置配套仿真软件演示截图)
10.要求与实验室现有设备数据相连,实现数据共享。通过手机APP二维码扫描检测环境污染对人的生理影响,生理驱动系统要求智能触摸屏显示收缩压、舒张压及心率参数可实时记录加压,降压的曲线图,实时测算放气速度。(招标现场演示提供软件截图)
