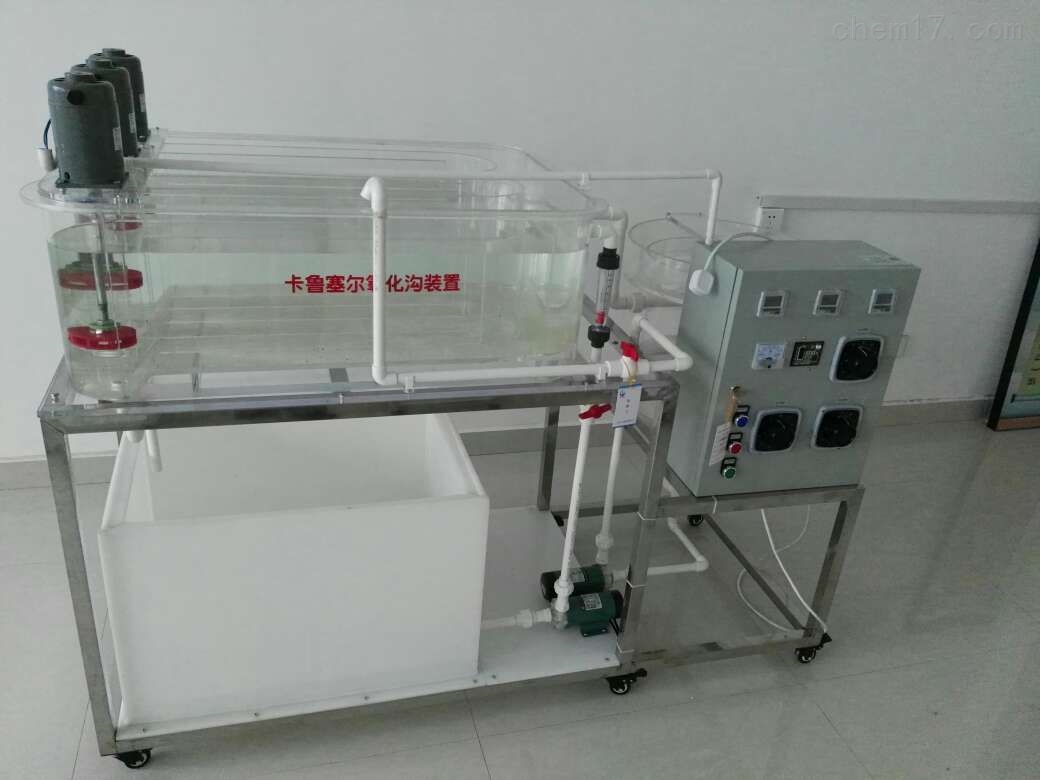

卡鲁塞尔氧化沟(PLC控制)实验装置

卡鲁塞尔氧化沟(PLC控制)实验装置
卡鲁塞尔氧化沟(PLC控制)实验装置

卡鲁塞尔氧化沟(PLC控制)实验装置
一.实验目的
1.了解Carrousel氧化沟的内部构造和主要组成;
2.就某种污水进行动态试验,以确定工艺参数和处理水的水质;
3.研究Carrousel氧化沟生物脱氮除磷的机理,例如通过改变曝气条件、周期或各工序的持续时间等,为生物处理创造适宜的环境,测定处理效果;
4.掌握运用Carrousel氧化沟去除BOD5及生物脱氮的工艺。

产品型号:ETE9215

联系方式

021-62985523/62981816

产品介绍

卡鲁塞尔氧化沟(PLC控制)实验装置

一.实验目的
1.了解Carrousel氧化沟的内部构造和主要组成;
2.就某种污水进行动态试验,以确定工艺参数和处理水的水质;
3.研究Carrousel氧化沟生物脱氮除磷的机理,例如通过改变曝气条件、周期或各工序的持续时间等,为生物处理创造适宜的环境,测定处理效果;
4.掌握运用Carrousel氧化沟去除BOD5及生物脱氮的工艺。
二.技术参数
1.处理水量:10L/h;
2.污泥龄:8~10d;
3.沟中水流平均速度为0.3m/s;
4.工作电源220V、安全保护:具有接地保护、漏电保护、过流保护;功率500W;
5.电气线路安装要求:布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点;
6.装置外形尺寸:2200mm×750mm×1500mm。
三.主要配置
1.原水箱和清水箱各1个(白色12mm厚台湾喜德PP板),配铜质放空阀;
2.提升泵1台、流量计1个(量程2-20L/H)
3.德国德固赛进口亚克力材质Carrousel氧化沟1个(德国德固赛进口亚克力材质、750*600*315mm)、水位调节器1套、导流板3套;
4.机械曝气装置3套、曝气深度调节装置3套、调速电机3套(转速0~300rpm,无级调速)、可控硅调速器3台;
5.竖流式沉淀池:德国德固赛进口亚克力,φ300*350mm;
6.设备标牌(采用丝印腐蚀凹字金属标牌400*160*3mm)、显示器:显控SK-102BE液晶触摸屏、PLC:SIEMENS CPU224、控制软件1套、不锈钢电控箱1只、漏电保护开关、电源电压表和按钮开关(德力西);
7.台面(白色12mm厚台湾喜德PP板)、联塑LESSO连接管道和阀门、弯头;韩国浦项不锈钢框架(配万向轮及禁锢脚)等组成。
8.本装置配套使用Unity3D交互式虚拟现实动态仿真软件1套(本仿真软件利用动态教学模型实时模拟真实实验现象和过程,通过3D仿真实验装置交互式操作,产生和真实实验*的实验现象和结果。每位学生都能够亲自动手做实验,观察实验现象,记录实验数据、验证公式原理。能够体现环境实验步骤和数据处理等基本实验过程,满足实验操作训练的要求,每个仿真实验软件包括:实验介绍、文件管理、记录数据、查看图表、设备分类、打印报告。(要求软件现场演示、需提供该装置配套仿真软件演示截图)
9.要求与实验室现有设备数据相连,实现数据共享。通过手机APP二维码扫描检测环境污染对人的生理影响,生理驱动系统要求智能触摸屏显示收缩压、舒张压及心率参数可实时记录加压,降压的曲线图,实时测算放气速度。(招标现场演示提供软件截图)
